三光軸雙通道魚眼鏡頭

2024-05-15

立體異形（球）幕投影鏡頭

此類鏡頭適配3DLP類型芯片尺寸為0.96至1.38英寸或單DLP及3LCD類型芯片尺寸0.76至1.2英寸，分辨率為2K-4K的主流工程投影機（投射角度，像高等參數可按需定制），單機位即可實現5-30米立體異形（球）幕投影，可應用于各類主題樂園、科技館、展覽館的特種投影項目中。

可作為常規投影鏡頭使用，使用同款投影機畫面的亮度有顯著提高。

產品簡介：

傳統立體異形（球）幕投影方案由雙機位（或多機位）組成，本產品打破傳統的方式，通過特殊的光路設計，使鏡頭可以在一臺投影機的芯片上同時采集到兩份影像，再通過特殊的合成光路，將畫面匯聚在一起。在鏡頭后段加裝不同性能的光學濾光片或光學偏振片可在異形（球）幕上投影出包含視差的畫面（產生立體影像效果）。在投影立體影像時，觀眾佩戴配套的光學濾光片或偏振片制作的眼鏡，即可在球幕上觀察到立體影像。由于采用的是單機位投影方案，可降低前期調試時間并顯著降低后期維護成本。
此外，若將立體異形（球）幕投影鏡頭作為常規投影鏡頭使用，單臺投影機可投射疊加畫面，與傳統單機位方案相比芯片利用率顯著提高，因此畫面的亮度隨之顯著提高。

工作原理：

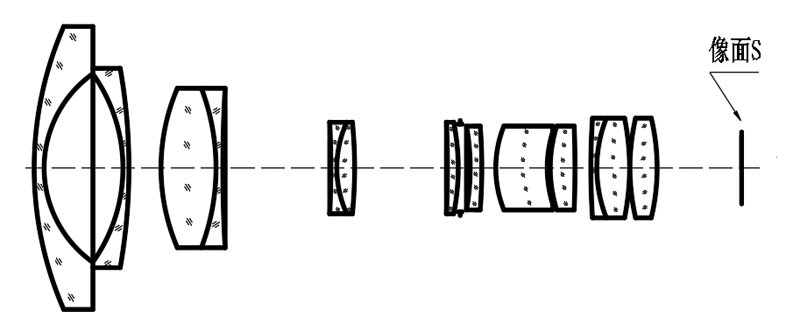

傳統的魚眼鏡頭只有一個光軸，只能營造一個“物”對應一個“像”的映射關系，鏡頭像方所生成的像域S只有一個，投影機芯片的利用率較低（如圖1所示，投影機成像芯片長為a和寬為b）。

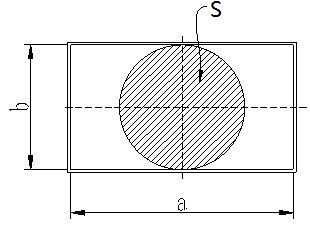

圖1 傳統魚眼鏡頭像域示意圖

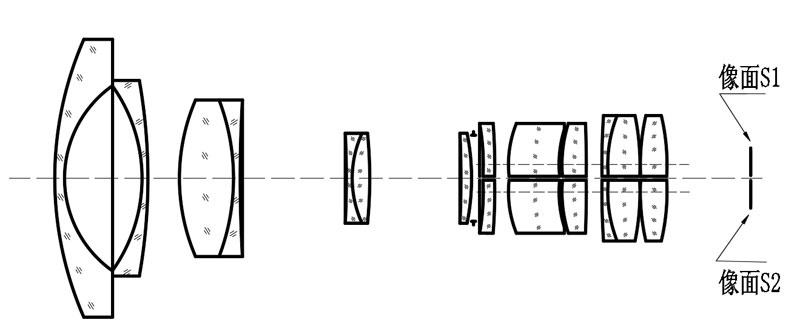

此類立體異形（球）幕投影采用三光軸雙通道光路設計，兩個光路通道擁有相同的像面位置，針對相同的“物”，兩個光路通道在像面上形成的兩個像S1和S2的像域面積相同，兩個像域均被包絡在所匹配的投影機影像芯片有效區域之內，最大限度利用投影機影像芯片的有效面積，可有效提高像素及光能利用率（如圖2所示，投影機成像芯片長為a和寬為b）。

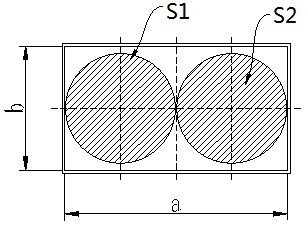

圖2 三光軸雙通道魚眼鏡頭像域示意圖

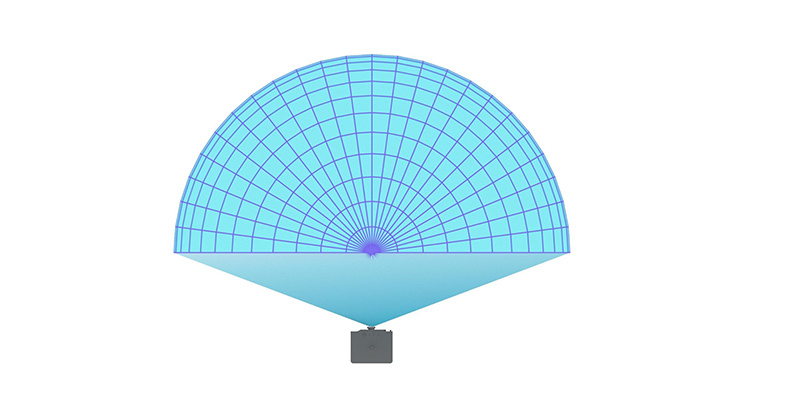

圖3 單機位球幕投影系統示意圖

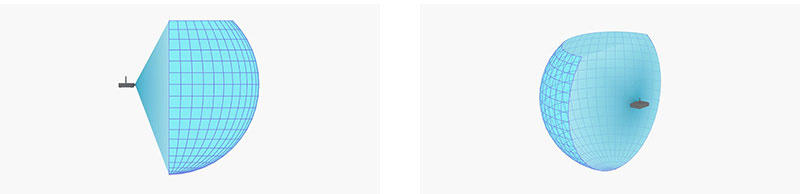

圖4 單機位異形幕投影系統示意圖
